Якорное устройство - судовые средства, предназначенные для постановки судна или другого плавучего объекта на якорь и закрепления (удержания) его в заданном районе акватории за счет собственных средств. В истории не сохранилось точных данных о времени появления первых якорных устройств, однако археологи полагают, что предшественником якорного устройства был массивный якорный камень с гибким канатом. Якорное устройство современного судна (корабля) включает в себя следующие элементы и детали:

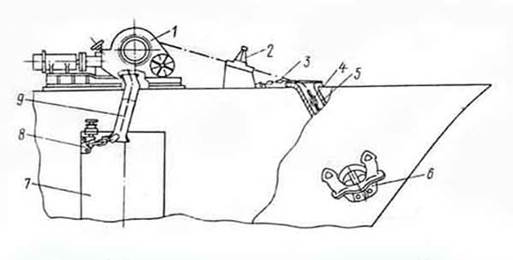

Рис. 6 - 1) Якорный механизм - устройство для подъема и отдачи (стравливания якоря); 2) и 3) якорные и цепные стопоры, служащие для закрепления якорного каната, как при стоянке на якоре, так и в "походном" положении; 4) якорный канат, передающий усилие от корпуса судна к якорю и используемый для подъема и отдачи якоря; 5) якорные клюзы позволяющие проходить якорному канату при отдаче и подъему якоря; 6) якорь, обеспечивающий удержание судна в заданном положении; 7) цепной (канатный) ящик для размещения якорного каната; 8) жвакогалс - устройство для крепления коренного конца якорь цепи к корпусу судна; 9) палубный клюз для прохода якорь цепи от брашпиля в цепной (канатный) ящик

Якорные устройства можно разделить по следующим признакам: по назначению и условиям эксплуатации различают якорные устройства морских транспортных, промысловых и пассажирских судов, плавучих маяков, причалов и молов, морских навигационных буев и буйковых станций: глубоководные якорные устройства специальных судов; якорные устройства плавучих буровых платформ, плавучих доков, дноуглубительных снарядов и рейдового оборудования. По месту расположения на судне различают носовые и кормовые якорные устройства.

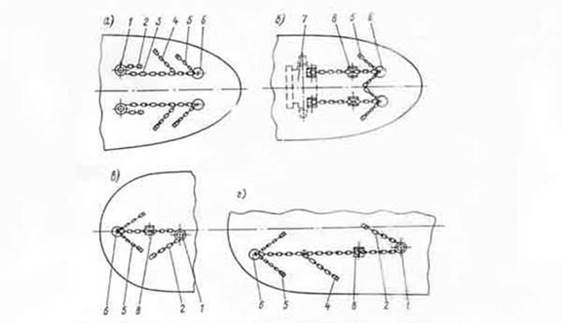

Рис. 7 - Носовое и кормовое якорные устройства: а – носовое якорное устройство со шпилями; б – носовое якорное устройство с брашпилем; в – кормовое якорное устройство с клюзом в ДП; г - кормовое якорное устройство с клюзом в стороне от ДП. 1 – шпиль, 2 – цепной клюз; 3 – лоток; 4 – стояночный стопор; 5 – стопор для крепления якоря по-походному; 6 – клюз; 7 – брашпиль; 8 – цепной стопор

По типу якорных механизмов, судовые якорные устройства разделяют на устройства с брашпилем, со шпилями или якорными (якорно-швартовными) лебедками.

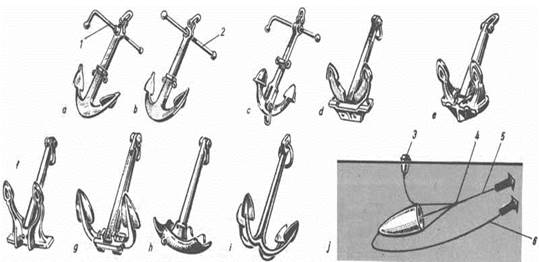

Рис. 8 - Типы якорей: а, b - шток-анкер; с - якорь Тротмана; d - якорь Холла; е - якорь Грузона; f - якорь Шпека; g - клипперский якорь со штоком и поворотными лапами (якорь Мартина); h - грибовидный «мертвый» якорь; i - дрек, кошка, верт; j - плавучий якорь; t - откидной шток; 2 - неподвижный шток; 3 - буй; 4 - шпрюйт; 5 - якорный трос; 6 – сорлинь

Первые три типа относятся к группе так называемых штоковых якорей (шток-анкеров). Они применялись на судах в XIX в. В настоящее время их можно встретить, например, на спортивных и парусных учебных судах. На современных судах и боевых кораблях устанавливают якоря патентованной системы (рис. d-g). Они не имеют штока, и их лапы могут поворачиваться в обе стороны. Изображенный на рис. h якорь используют при длительной стоянке судна (например, на противопожарных судах и т. д.). По способу размещения якорей якорные устройства бывают с обычными якорными клюзами, с якорными нишами, с выступающими клюзами, без клюзов (хранение якорей на палубе). Кроме того, якорные устройства можно разделить на обычные и глубоководные. Основные методы и принципы якорения.
